Труба



Труба

Чтобы создать трубу, используйте кнопку Add Tube Object (Добавить трубу). При этом появится труба, ориентированная вверх по оси Y и имеющая внешний радиус 200 м, внутренний - 50 м и высоту - 100 м (Рисунок 2.43).

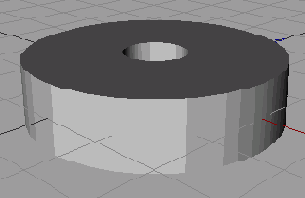

Рисунок 2.43 Труба


В группе Object можно настроить следующие параметры (Рисунок 2.44):

  • в поле Inner Radius (Внутренний радиус) - внутренний радиус трубы;
  • в поле Outer Radius (Внешний радиус) - наружный радиус трубы;
  • в поле Rotation Segments (Сегменты вращения) - число сегментов по длине окружности. При больших значениях труба становится более гладкой, при меньших - можно получить трубу с треугольным, квадратным и другими сечениями;
  • в поле Cap Segments (Сегменты крышки) - число разбиений крышки;
  • в поле Height (Высота) - высота трубы;
  • в поле Height Segments (Сегменты по высоте) - число разбиений трубы по высоте;
  • в поле Orientation (Ориентация) - направление трубы;
  • флажок Fillet (Скругление) - при его установке кромки трубы ются и активизируются следующие поля;
  • в поле Segments (Сегменты) - число разбиений скругления;
  • в поле Radius (Радиус) - радиус скругления;
